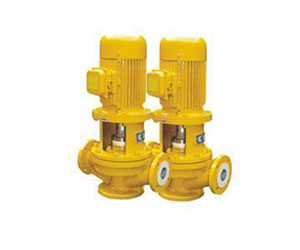

IGF型襯氟管道泵（氟塑料泵）
概述
IGF型襯氟管道泵（氟塑料泵）是當今世界Z優秀的耐腐蝕材料，江蘇斯耐德機械選用該材料生產的IGF型襯氟管道泵。配合國內優秀水力模型和采用IS型離心泵之性能參數，在一般立式泵的基礎 上進行巧妙組合設計而成。該產品具有特強的耐腐蝕性能，可替代316L不銹鋼、鈦合金等貴金屬，而且高笑節能、噪音低、性能可靠等優點。
應用范圍
流量（Q）2.5-400m3/h
揚程（H）15-80m
工作壓力（P）2.5MPa
結構簡圖
型號意義
性能參數表
| 型 號 | 流 量m3/h | 揚 程m | 配用功率kw | 進出口徑 | 轉 速r/min |
| IGF40-125 | 6.3 | 20 | 1.5 | 40 | 2900 |
| IGF40-125A | 5.6 | 16 | 1.5 | 40 | 2900 |
| IGF40-160 | 6.3 | 32 | 2.2/3 | 40 | 2900 |
| IGF40-160A | 5.9 | 28 | 1.5/2.2 | 40 | 2900 |
| IGF50-125 | 12.5 | 20 | 2.2 | 50 | 2900 |
| IGF50-125A | 11 | 16 | 2.2 | 50 | 2900 |
| IGF50-160 | 12.5 | 32 | 2.2/3 | 50 | 2900 |
| IGF50-160A | 11.7 | 28 | 2.2/3 | 50 | 2900 |
| IGF65-125 | 25 | 20 | 3/4 | 65 | 2900 |
| IGF65-125A | 22.3 | 16 | 3 | 65 | 2900 |
| IGF65-160 | 25 | 32 | 4/5.5 | 65 | 2900 |
| IGF65-160A | 23.4 | 28 | 4/5.5 | 65 | 2900 |
| IGF80-125 | 50 | 20 | 5.5/7.5 | 80 | 2900 |
| IGF80-125A | 45 | 16 | 5.5 | 80 | 2900 |
| IGF80-160 | 50 | 32 | 7.5/11 | 80 | 2900 |
| IGF80-160A | 46.7 | 28 | 7.5/11 | 80 | 2900 |
適用范圍
故障原因與解決方案
設計特點：
（1）泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩可置于戶外使用。
（2）葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。
（3）軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
（4）安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
（5）可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
（6）可根據管路布置的
要求采用泵的豎式和橫式安裝。
